水槽长度≤3000-14300mm
螺旋直径300-3000mm

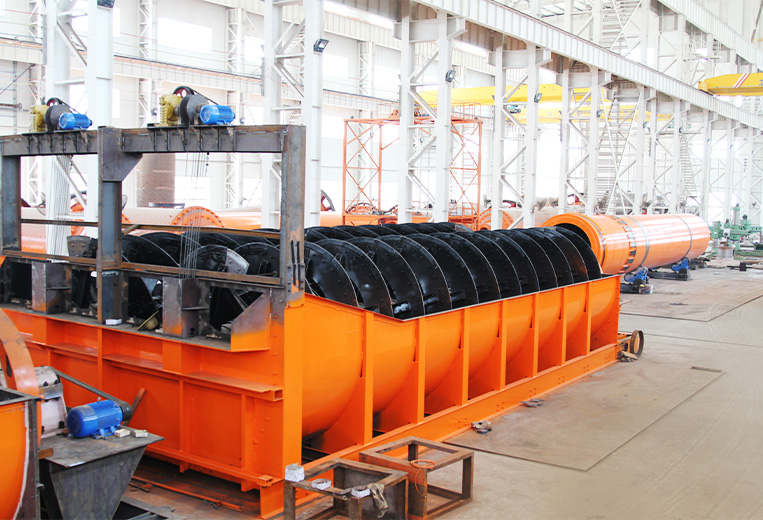

分级机主要有高堰式单螺旋分级机、双螺旋分级机、沉没式单螺旋分级机和双螺旋分级机，具有结构简单、工作可靠、操作方便等优点。
适用物料：石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿等。

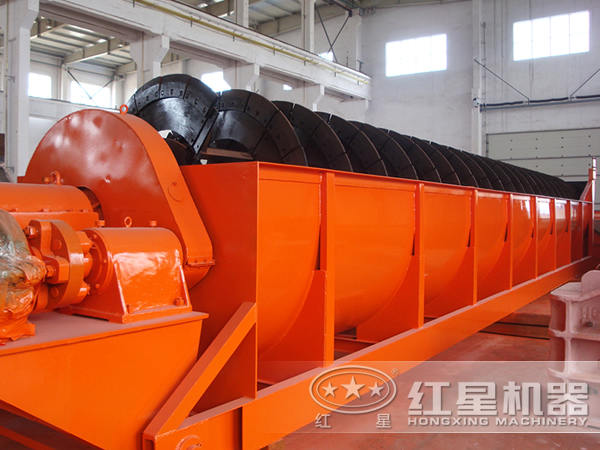

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。工作时，分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。
|
型号 |
处理量（t/d） |
|
|
按返砂 |
按溢流 |
|
|
FG-3 |
80-150 |
20 |
|
FG-5 |
135-210 |
32 |
|
FG-7 |
340-570 |
65 |
|
FG-10 |
675-1080 |
110 |
|
FC-10 |
675-1080 |
85 |
|
FG-12 |
1170-1870 |
155 |
|
FC-12 |
1170-1870 |
120 |
|
2FG-12 |
2340-3740 |
310 |
|
2FC-12 |
2340-3740 |
240 |
|
FG-15 |
1830-2740 |
235 |
|
FC-15 |
1830-2740 |
185 |
|
2FG-15 |
2280-5480 |
470 |
|
2FC-15 |
2280-5480 |
370 |
|
FG-20 |
3290-5940 |
400 |
|
FC-20 |
3210-5940 |
320 |
|
2FG-20 |
7780-11880 |
800 |
|
2FC-20 |
7780-11880 |
640 |
|
FG-24 |
6800 |
580 |
| FC-24 | 6800 | 490 |
| 2FG-24 | 13600 | 1160 |
| 2FC-24 | 13700 | 910 |
| 2FG-30 | 23300 | 1785 |
| 2FC-30 | 23300 | 1410 |
